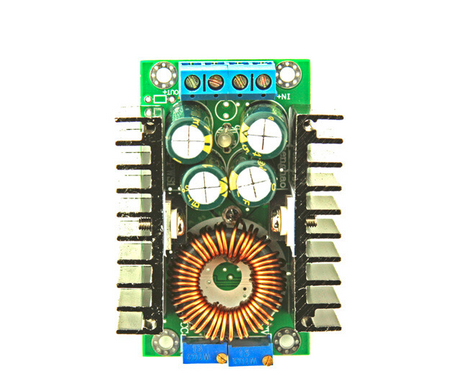

Zasilacz przetwornica DC/DC CC step down 300W 8A
- Moduł przetwornicy asynchronicznej obniżającej napięcie DC STEP-DOWN o mocy 300W
Dane techniczne:
Napięcie wejściowe : 7- 40V
Napięcie wyjściowe : 1,25 -35V
Prąd wyjściowy : 8A, max chwilowy 10A
regulacja napięcia i prądu za pomocą potencjometrów
temperatura modułu przekroczy około 60 °C należy dodać wentylator
Efektywność konwersji : max 95 %
(czym wyższe napięcie wyjściowe tym wyższa efektywność)
Temperatura pracy : -40 °C do +85°C ( temperatura otoczenia przekracza 40 °C, należy zwiększyć rozpraszanie ciepła )
Prąd bez obciążenia: 20 mA
Regulacja napięcia i prądu : ± 1%
Częstotliwość pracy 300kHz
Szybkość odpowiedzi : 200us
Dioda LED : wskaźnik dwukolorowy
ładowania kolor czerwony
w pełni naładowana jasnozielony
bez obciążenia zielony
Stabilność temperaturowa modułu : zmiany temperatury modułu w zakresie 25C-60C zmiana wynosiła 5% wartości bieżącej
(przy wartości prądu 5A)
wymiary : 65 x 46 x 24mm
Przykładowe zastosowanie:
LED driver - zasilanie diod LED
ładowanie akumulatorów niklowo-kadmowe, niklowo-wodorkowe i inne
w układach paneli słonecznych
wykorzystuje metodę CC/CV
Zalecenia i uwagi:
Zabezpieczenie przed zwarciem : tak
Zabezpieczenie przed odwrotnym podłączeniem zasilania – brak
