Moduł wyłącznika czasowego AT43

Dane techniczne:
- napięcie zasilania: 3V-12V
- regulacja za pomocą potencjometru w zakresie od 1sekundy do 20 godzin
- wyprowadzenie: listwy PH
- wymiary płytki: 14.5x15mm

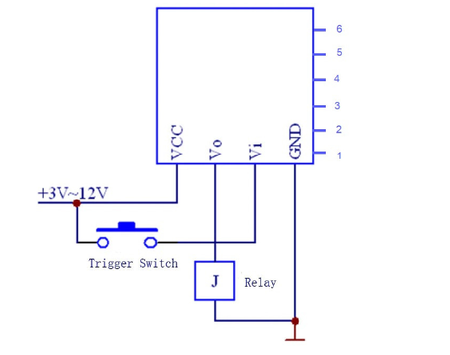

Konfiguracja zworek
piny 1, 2, 3 służą do regulacji czasu, piny 4, 5, 6 służą do konfiguracji pinu wyjściowego
zwarte 1-2 przedział czasowy regulowany w zakresie 1-290 sekund
zwarte 2-3 przedział czasowy regulowany w zakresie 256-20 godzin
Zwarte 4-5 stan wysoki,  po odliczeniu czasu stan niski
zwarte 5-6 stan niski,  po odliczeniu czasu stan wysoki
