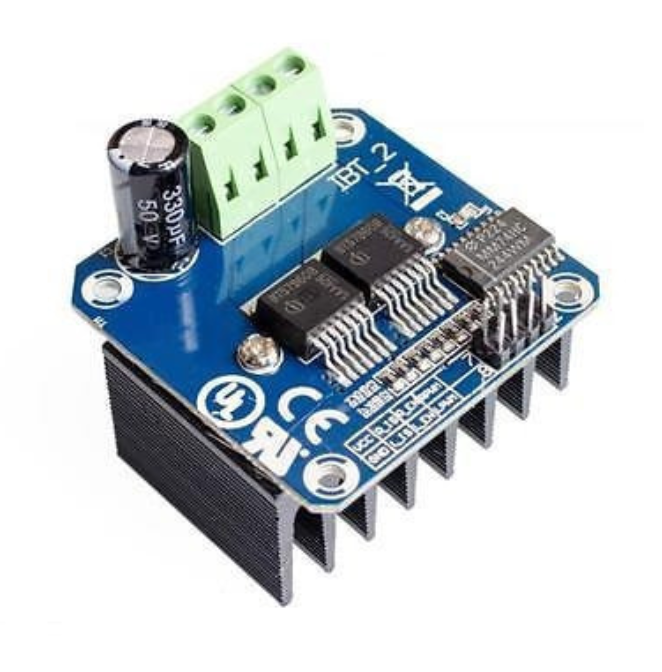

Moduł sterownika silnika BTS7960

Moduł sterownika silnika BTS7960

  • Moduł sterownika silnika BTS7960
94,90 zł
brutto / szt.
Szybkie zakupy 1-Click(bez rejestracji)
14 dni na łatwy zwrot
Bezpieczne zakupy
Darmowa dostawa do paczkomatuWięcej informacji
Smile - dostawy ze sklepów internetowych przy zamówieniu od 50,00 zł są za darmo.
Kupujesz i dostawę masz gratis!
dostawy ze sklepów internetowych przy zamówieniu za 50,00 zł są za darmo.
Darmowa dostawa obejmuje dostarczenie przesyłki do paczkomatu
Sterownik silnika krokowego oparty na układzie BTS7960
Ten moduł sterownika umożliwia sterowanie jednym silnikiem prądu stałego prądem nawet 41A.
Maksymalna częstotliwość robocza wynosi do 25kHz.
Aby osiągnąć wysoki prąd, temperatura z musi pozostać niska. Moduł BTS7960 ma niewielki radiator, który nie wystarcza, aby uzyskać stały zakres od 10A do 41A. Jeśli potrzebna jest wysoka wydajność prądowa, należy zastosować lepsze chłodzenie

Specyfikacja
Układ Sterownika : BTS7960B
Napięcie robocze: 5.5v to 28 V
Maksymalny prąd :41 A
rozmiar 49 x 49 x 40mm

Schemat połączeń
Podłączyć RPWM z wyjściem CW sterownika silnika
Podłączyć LPWM z wyjściem CCW sterownika silnika
Podłączyć oba końce R_EN i L_EN z wyjściem PWM sterownika silnika
Podłączyć kontroler silnika GND z bolcem GND na nagłówku P3
Podłączyć kontroler silnika VCC (3.0V / 3.3V / 5.0V) z bolcem VCC na nagłówku P3
Zasilanie od 8V do 18V na bolcu B + na nagłówku P1
Podłącz silnik pomiędzy nagłówkiem P2 i M- na nagłówku P2
Podanie 0V na B-pin na nagłówku P1
Symbol
MOD000260
Kod producenta
5904257898418
Wysokość towaru w centymetrachWięcej
Wysokość towaru w centymetrach
1Więcej
Wysokość towaru w centymetrach
Długość towaru w centymetrachWięcej
Długość towaru w centymetrach
1Więcej
Długość towaru w centymetrach
Szerokość towaru w centymetrachWięcej
Szerokość towaru w centymetrach
1Więcej
Szerokość towaru w centymetrach
Waga (z opakowaniem)
10
