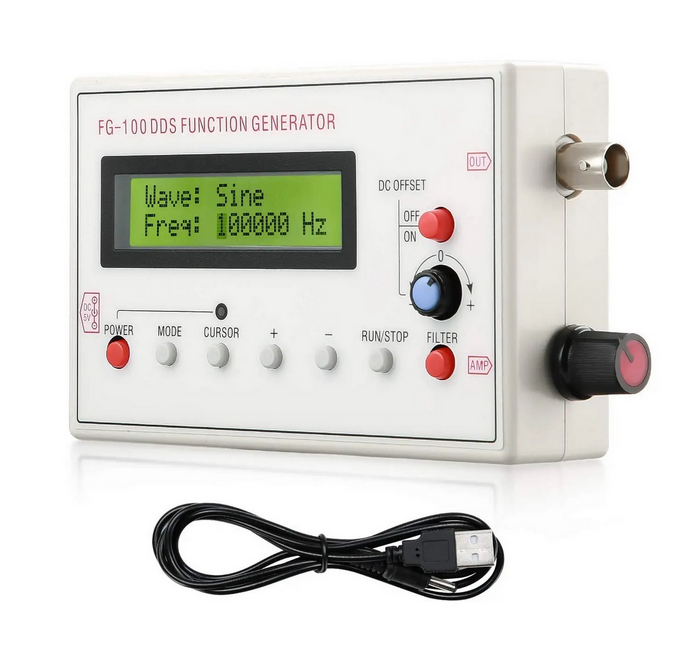

Generator funkcyjny DDS FG-100

FG-100 to kompaktowy generator przebiegów sygnałowych typu DDS (Direct Digital Synthesis), zaprojektowany z myślą o podstawowych zastosowaniach pomiarowych i edukacyjnych. Urządzenie umożliwia generowanie kilku typów sygnałów: sinusoidalnego, prostokątnego, trójkątnego oraz piłokształtnego – zarówno narastającego, jak i opadającego – w zakresie częstotliwości do 500 kHz dla sygnału sinusoidalnego i do 20 kHz dla pozostałych przebiegów. Rozdzielczość ustawiania częstotliwości wynosi 1 Hz, a amplituda wyjściowa i offset DC są regulowane niezależnie w zakresie ±10 V.
Dzięki swoim parametrom FG-100 doskonale nadaje się do zastosowań serwisowych, takich jak testowanie wzmacniaczy audio, sprawdzanie działania układów filtrujących, symulacja sygnałów wejściowych dla przetworników i mikrokontrolerów czy weryfikacja poprawności działania prostych układów cyfrowych. Może być również z powodzeniem wykorzystywany do kalibracji oscyloskopów oraz nauki pracy z urządzeniami pomiarowymi w środowisku szkolnym lub hobbystycznym. Generator wyposażony jest w wyjście sygnału na złączu BNC, tryb zatrzymania generacji (STOP), a także prosty interfejs, umożliwiający szybką zmianę parametrów bez potrzeby stosowania zewnętrznego komputera. Jest to ekonomiczne rozwiązanie dla każdego, kto potrzebuje podstawowego źródła sygnału o szerokim zakresie zastosowań praktycznych.

Dane techniczne:

Generowane przebiegi: sinus, prostokąt, trójkąt, piła narastająca/opadająca
Zakres częstotliwości:
    - sinus: 1 Hz – 500 kHz
    -  pozostałe przebiegi: do 20 kHz
- Amplituda wyjściowa: do ±10 Vpp (regulowana)
- Offset DC: regulowany w pełnym zakresie ±10 V
- Impedancja wyjściowa: 50 Ω
- Rozdzielczość nastawy częstotliwości: 1 Hz
- Tryb STOP/WORK – umożliwia wstrzymanie generacji bez utraty ustawień
- Zasilanie: DC 5 V
- Złącze wyjściowe: standard BNC
- Wymiary: 125 × 80 × 32 mm

• W zestawie znajduje się kabel umożliwiający zasilanie generatora z portu USB
